Servoweld auch nützlich für Gaskraftwerkenbau



Servoweld ermöglicht 20 v H Herstellungskostensenkung im HRSG-Bereich



Im Dampferzeugerbereich und besonders im HRSG-Bereich sind wesentliche Verbesserungen möglich einschleißlich mindestens 20 v H Herstellungskostensenkung, mittels grundlegenden Auslegungsverbesserungen die mit Servoweld Schweißtechnologie allerdings faktisch möglich sind.

Vor allem in den Bereichen mit den höchsten Temperaturen, Drucken und somit höchst kostenspieligen Materialaufwand, kann die Wärmeübertragungsdichte wesentlich gesteigert werden mit einer Tauscherauslegung zur Verbesserung der Gasströmung.



Servoweld Orbitalschweißtechnologie ermöglicht diese verdichtete Auslegung.

Die Schlupfwege für die Gasströmung entfallen. Das beinhaltet auch weniger Entzug hinsichtlich Rußentfernungsverfahren und weniger Unterschlupfwinkel für Ruß- und Asche-ablagerungen. Hinischtlich Servoweld siehe die PDF-Datei bitte.





Servoweld Orbitalschweißtechnologie ermöglicht diese verdichtete Auslegung.

Die verdichtete Auslegung zur Leistungssteigerung wird z.B. im HRSG-Falle erzielt mit der Benützung von „Pigs“. Die „Tubes“ werden nicht unmittelbar an den Verteiler und Sammler bzw. „Headers“ angschlossen (tube to header oder tube to stud) sondern zu drei oder mehr, mittels Pigs. Servoweld braucht wenig Raum zum Schweißen und ermöglicht somit eine besonders enge Anordnung die vorher faktisch kaum erzielt  werden konnte.



Mit der engen Anordnung ist das Thema nicht beendet aber fängt es erst an. Eine Reihe der grundlegenden Auslegungsverbesserungen ist möglich hinsichtlich Dampferzeugern.

Nicht nur könnte eine Senkung der Herstellungskosten erzielt werden aber auch könnte die Leistungswandlungszeit der Dampferzeuger um die Hälfte verringert werden und die Erdbebenfestigkeit wesentlich gesteigert werden. Die verdichtete Bauart würde auch zusätzliche andere Vorteile beinhalten.

Servoweld Orbitalschweißtechnologie ermöglicht nicht nur eine verdichtete Auslegung sondern auch eine hervorragende Verbesserung der Qualität(ssicherung) und Wirtschaftlichkeit der Schweißverfahren. Für die Sicherung der Schweißqualität bei größeren Wandstärken (Headers, Drums) könnte ein Pakket von anderen Maßnahmen entwickelt werden zur Kostensenkung.



Auch in anderen Bereichen könnte Servoweld grundlegende Verbesserungen ermöglichen, z.B. im Bereich der gasisolierten Schaltanlagen GIS und der gasisolierten Leitungen GIL für Hochspannungsnetze (SF6 Gas oder N2 mit 20% SF6)  Mit Servoweld können die Schweißverfahren am RVS und Aluminium- Rohren durch Schweißatomatbetreiber vollzogen werden statt teuere TIG-Schweißer. Die Rohrteile für GIL können einfach und sauber vorort zusammengeschweißt werden. Das ermöglicht wieder eine wirtschaftliche Verlegung mit Minitunnelverfahren. Tief verlegte GIL bedürfen keine Trassen(genehmigungsverfahren) und die Tiefe schützt gegen zerstörerische Einflussnahmen. Im Tiefe unter Grundwasserpegel ist die Kühlung auch viel besser. Somit könnten mit Weiterentwicklungen die untererdisch verlegte GIL wirtschaftlicher werden als Kabel und sogar wirtschaftlicher als Freileitungen. Ein GIL-Rohr kann mit einem viel größeren Strom belastet werden als einer Hochspannungskabel und hält dabei mehrfach Jähren länger stand. Isoliergas kann auch ersetzt werden und die Kabelisolierung nicht.







Servoweld



Introduction;

Honorable readers, “The welding world is sleeping.”

Another welding engineer, Mr. R.A. Zurburg Msc metal IWE, has developed a splendid welding technology. His “Servoweld” is mentioned to be splendid for the welding of piping and tubing in power plants, refineries, chemical plants and plants for processing milk and other liquids. Servoweld is also splendid for the seams in the length of pipes, vessels and tubes, fabricated from plate or strip with bending and welding. The simplicity, economics and quality assurance of the welding with Servoweld are superior.

Servoweld is available since before 2002 but has not yet in common replaced the problematic old fashion welding. Servoweld can also be applied for welding metal sheets (of different thickness together) for trains etc. The welding seam is smooth and can be made invisible. The smoothness is superb for fatigue strength. Servoweld is superb for the simplicity, economics and quality of welding of pipelines in the field and marine. With Servoweld, no welder needs to manipulate a welding torch. Servoweld is superb for welding in Siberian cold, moving marine and harmful & dangerous environments, with high temperatures, pressures, poisons, biohazards, radiation or radioactive pollution. Servoweld is self-adjusting and superior for very reliable welding with remotely controlled robots.



Myself I did respond on vacancies for welding engineers at the large welding shop of Framatome / Areva in Chalon sur Saone, near Geneve, in 2008. I did inform them that I would prevent the huge problems with reactor vessels which probably would occur. The later welding and metallurgical problems with the reactor vessels for the new NPP in Finland and now in Britain have become infamous at the expense of billions of Euro and have paved the way for Rosatom in Finland.



Recent developments such as additive forming can be applied for superior narrow-gap welding, welding with superb fatigue strength and “welding” of ceramics and other materials that could not be welded.



However I do not focus on only welding. HRSG-units and other boilers can be made much compacter, cheaper and efficient. Pipelines for transport of NG through deep marine can be made multiple cheaper, a factor 2000% cheaper. The costs of continental transport of natural gas can also be reduced significantly. I have a wide inventive understanding. See for example my simplified and extended explanation on the relativity in physics. The future for the nuclear industry is with nuclear power reactors on the floor of the deep sea or ocean or another deep location. There the power reactors are inherent safe and economic, absolute safe and much more economic than the intended new generations of “inherent safe” nuclear reactors. It is a matter of harmony with the best environment instead of fighting against it.



Please sea about the better welding technology on the following pages.








superior  GTAW technology, a huge leap forward in (GTAW) welding.



Until know pre-programmed orbital GTAW machines are common. For each configuration there has to be a program. Many parameters have to be entered accurately. Many influences can mess up the welding results.

With the superior GTAW technology only few parameters have to be entered. The machine is redundant against most influences that could mess up the welding quality.

Consequently the advantages are;

---very little loss of expensive parts

---little need of test runs {time and materials}

---little need of expensive GTAW welders

---perfect smooth GTAW welds

---multiple less need for checks with US & those nasty rontgen foto’s

    (the worst failures can escape the detection with rontgen foto’s)

---the penetration can be set as narrow as 0.5 mm at the backside

---can weld up to 4 mm (perhaps more with PAW) without gap and filler in one run.

As a result, the equipment will earn itself back within six month.



This superior GTAW technology automatically measures full penetration. It also automatically adjusts the voltage/current to achieve the presetted width of the penetration. Any accurate person can learn within a few hours, to make perfect GTAW welds with this superior GTAW equipment. Abundant operators with moderate wages can do the job instead of the rare highly skilled GTAW welders with high wages.



Many influences can mess up the welds done with conventional orbital GTAW eq.

 {It is a real nightmare wasting many expensive parts} ;

---a single error in the required input of many parameters

---a slightly changed form of the electrode tip {by wear}

---a slightly changed distance of the electrode to the work piece {by wear}

---a disturbance of the gas flow {pollution of the gas cup}

---a change in the gas flow {whatever reason}

---a different starting temperature of the work piece

---a slight change in the heat transfer of the work piece

---a slight change in the material of the work piece {different batch}

---a tack weld that has been done in advance

---a slight variation of the eventual gap

---a slight variation considering the eventual filler material



The superior GTAW technology tackles all these problems, with little effort.








superior GTAW technology, a huge leap forward in (GTAW) welding, p2/2



There is still much development possible in the welding technology.   A very interesting example is the development of automatic feedback on and regulation of the penetration.

It is a huge leap forward. It enables perfect smooth welds, a very reliable and high welding quality, also on difficult accessible welds and welding on exotic materials, without test runs, no failures, no loss of materials, no need for high grade welders, only need of accurate operators.

It is a very advantageous development where perfect smooth piping is desirable, such as in the industry of food processing, pharmaceutical, paint, nuclear, etc. The smooth welds are also advantageous for testing with rontgen and US. The smooth welds do not need to be smoothed. This is very positive for the corrosion resistance of stainless steel etc.

It will also enable a more efficient design of heat exchangers, heaters and boilers, also the Calendria of the CANDU reactor.



Though the producer of Servoweld mentions a unit price beyond E 50K, the machine certainly can earn itself back within six month, on welding in the mentioned sectors:

--1--Accurate operators can replace expensive high-grade GTAW welders.

--2--no more loss of expensive parts etc.

--3--much more reliable and higher quality.

--4--perfect smooth for better NDT and higher fatigue strength.

--5--perfect smooth without grinding, better for corrosion resistance.

--6--multiple less need for testing with US and those nasty rontgen foto’s.

--7--a more efficient design is possible of equipment with multiple tubes.

Servoweld is the old brand name. The company was at latest known as DIW

 http://diwelding.eu.dv-cms.nl/nl/     http://diwelding.eu.dv-cms.nl/nl/5/contact/

(no registration at the chamber of commerce any more)

AV-Leidingbouw, a subsidiary of Marconi Oranje is one satisfied user of Servoweld and

claims a factor 2000% less welding-disconformities (repairs), a factor 300% less welding gas, factor 800% less backing gas, factor 300% higher productivity per accurate operator instead of a very experienced TIG-welder. Always a perfect smooth weld inside the pipe.








SERVOWELD, the superior GTAW technology, the trick it applies:



The welding pool is in fact a membrane, as soon as there is full penetration.

Excited by the GTAW current it resonates. With that resonation there is a superposed equi-frequent variation of the arc length and proportionally of the resistance R=U/I.

With modern signal and data processing this occurrence can be detected and used for automatic adaptation of the voltage and current.

A narrow full penetration results in a much higher superposed frequency than a wide full penetration. This can be used for the control of the width of the full penetration of the welding process.

The requirement for a narrow full penetration is a very precise positioning. Therefore a wide full penetration can be preferable. It is a peace of cake for the SERVOWELD to smooth the weld with dressing.

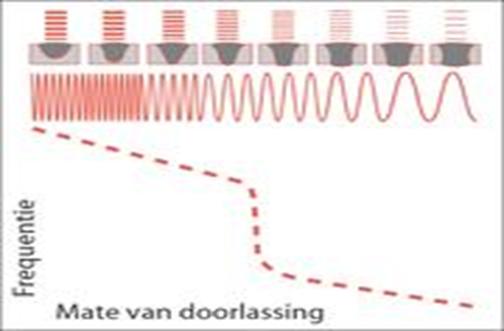

The graphic shows that the Servoweld starts with a pre-setted current. The detected frequency drops when full penetration is achieved and the Servoweld adjusts with a lower current. The detected frequency goes down when the full penetration widens during the proceedings and the Servoweld adjusts again with a lower current.



              extent of penetration -----à










The developer of Servoweld: Ir. Richard Andre (Ruudt) Zurburg IWE (Ir.=Msc. metallurgy)

 http://qbigdesign.com/contact/   Ruudt Zurburg   ruudt@qbigdesign.com

+31 6 1426 3716    Marjolein Zurburg   marjolein@qbigdesign.com   +31 6 8147 7965

De Regenwulp 12 , NL 7609 WN , Almelo NL (reg.adr.)

https://nl.linkedin.com/in/ruudtzurburg   patents  WO2011099847 A1 , WO2011112088 A1

video demo:   https://www.youtube.com/watch?v=hyuS8A6F_Ak

https://www.youtube.com/watch?v=kWFFAcbQpWE

a satisfied user of the welding equipment see  www.servotig.no

The equipment is protected with gps and other electronics & software, not disclosed.

------------ Insoweit Servoweld --------------






J. van der Veen (Bsc mechanical, qualified international welding engineer under the rule of international welding association) vd Veen is available for support on purchase & application(-improvement) of Servoweld,

{Name=Veen}{Symbol=ATT}turkmobile{PUNKT}com    +49 a 163 a 75 a 32 and 758

{name=ingvanderveens}{symbol=att}yahoo{dot}CA

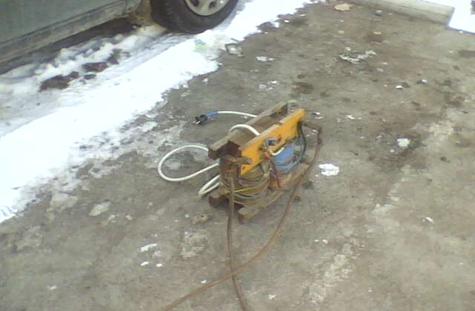

This is not the superb Servoweld machine which Mr. Zurburg supplies.

This picture is from Bishkek Kyrgyzstan.

Bishkek and Kyrgyzstan however have a range of superb aspects.
